中小型鋁製系列超級過濾器-空壓機械-東莞好利旺機械有限公司

規格表
產品特徵

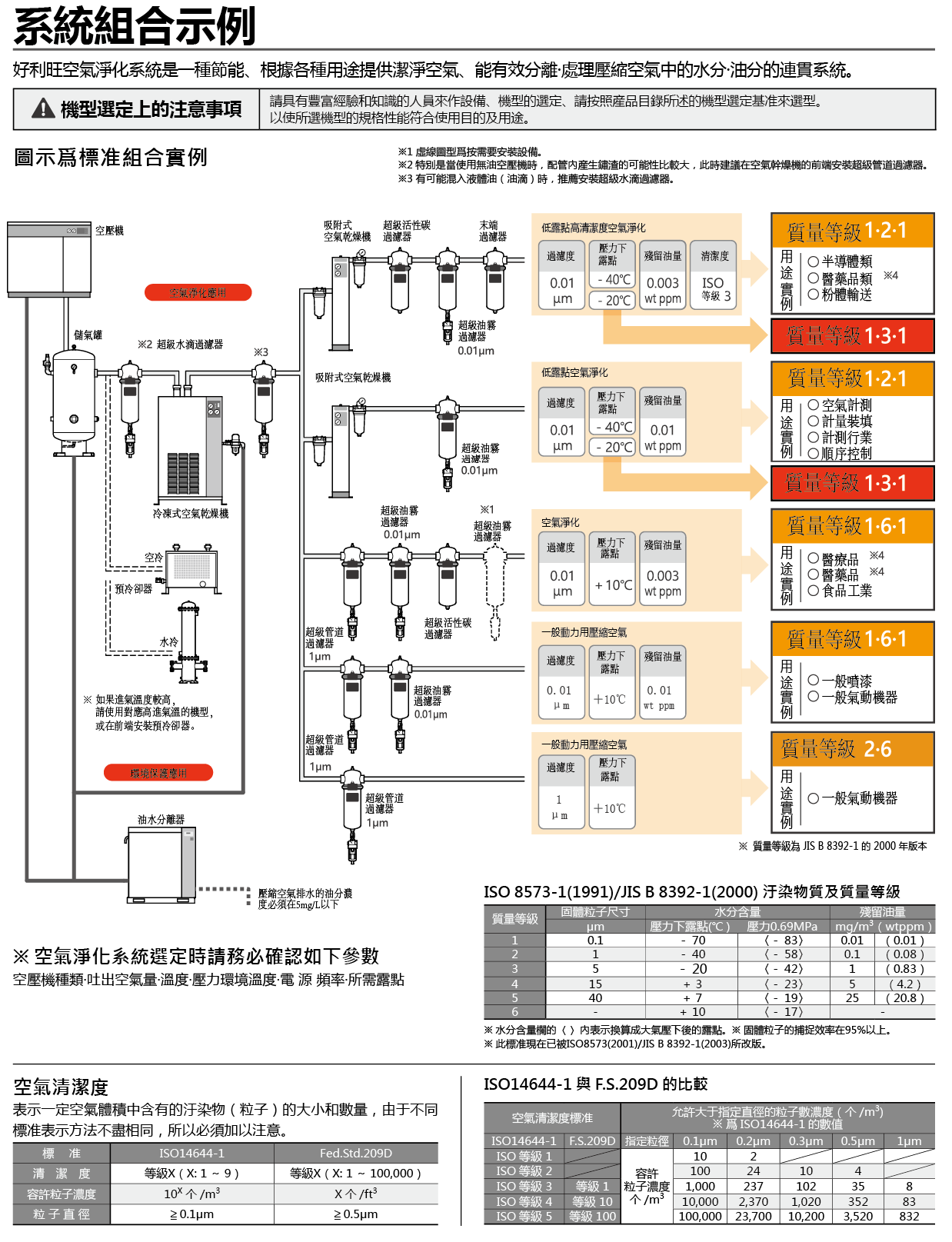

系統組合案例
型錄下載
說明書下載

型　號	DSF/LSF/MSF		75-AL	150-AL	200-AL	250-AL	400-AL
	KSF		—
處理空氣量 ※1	壓力 0.69MPa	㎥ /min	0.35	1.2	1.8	2.4	3.9
	壓力 0.78MPa	㎥ /min	0.40	1.4	2.0	2.7	4.4
外殼材質			鋁合金壓鑄
使用範圍	流體 / 入口空氣壓力範圍	MPa	壓縮空氣 /0.05 ～ 0.98
	入口空氣溫度範圍	℃	5〜 60
	環境溫度範圍	℃	2〜 60
性　能 ※2	過濾精度		DSF:5μm（水滴分離效率 99％）、LSF:1μm（過濾效率 99.999％）、MSF:0.01μm（過濾效率 99.999％）、KSF: 以活性碳纖維吸附
	出口油分浓度	wt ppm	MSF:0.01、KSF:0.003
	压力损失	MPa	DSF: 初期 0.005、LSF: 初期 0.005、MSF: 初期 0.01・通常 0.02、KSF: 初期 0.009
濾芯更換週期（使用時間・壓力損失※ 3			1 年或当壓降提前到达 DSF:0.02MPa、LS F・MS F :0.035MPa 时，適時更換
主要尺寸	配管鏈接口徑		Rc 3/8	Rc1/2	Rc3/4	Rc1
	差壓計鏈接口徑		Rc1/4
	重量	kg	1.0		2.0	2.1	2.6
濾　芯	型號：ELS/EMSEKS/EDS		75	150	200	250	400
	使用支數	支	1
附属品	自動排水器※4	LSF/ MSF/ DSF	NH503-MR（内置）
	差壓計		选购件				DGX-50A（LSF,MSF 標準配置）

型　號	DSF/LSF/MSF		700-AL	1000-AL	1300-AL1	2000-AL1
	KSF				1300-AL	2000-AL
處理空氣量 ※1	压力 0.69MPa	㎥ /min	6.6	10.6	13.8	20.0
	压力 0.78MPa	㎥ /min	7.5	12.0	15.6	22.6
外壳材質			鋁合金壓鑄
使用範圍	流體 / 入口空氣壓力範圍	MPa	壓縮空氣 /0.05 ～ 0.98		壓縮空氣 /0.1 ～ 0.98
	入口空氣溫度範圍	℃	5〜 60
	環境溫度範圍	℃	2〜 60
性　能 ※2	過濾精度		DSF:5μm（水滴分離效率 99％）、LSF:1μm（過濾效率 99.999％）、MSF:0.01μm（過濾效率 99.999％）、KSF: 以活性碳纖維吸附
	出口油分濃度	wt ppm	MSF:0.01、KSF:0.003
	壓力損失	MPa	DSF: 初期 0.005、LSF: 初期 0.005、MSF: 初期 0.01・通常 0.02、KSF: 初期 0.009
濾芯跟換週期（使用時間・壓力損失）※ 3			1 年或当压降提前到达 DSF:0.02MPa、LS F・MS F :0.035MPa 時，適時更換
主要尺寸	配管連接口徑		Rc1½		Rc2
	差壓計連接口徑		Rc1/4
	重量	kg	5.0	6.0	6.5	9.0
濾　芯	型号：ELS/EMSEKS/EDS		700	1000	1300	2000
	使用支數	支	1
附属品	自動排水器※4	LSF/ MSF/ DSF	NH503-MR（内置）		FD2
	差壓計		DGX-50A（仅 LSF,MSF 標準配置。DSF,KSF 为选购品）

※ 1 處理空氣量爲換算成空壓機吸入狀態的值。（大氣壓、32℃、75％）。
※ 2 處理空氣條件爲：入口空氣壓力0.69、入口空氣溫度 32℃、入口空氣露點：大氣壓下-17℃（壓力下 10℃）(MSF,KSF)、入口油分濃度 3wt ppm(LSF/MSF)・0.01wt ppm(KSF)。
※ 3 壓力損失或者是使用期限以先到的時期更換。更換周期無保證值。另外，根據産品環境、運轉條件等不同，更換周期有可能提前。
※ 4 自動排水器全部是浮子式。
※ MSF 系列務必安裝在空氣幹燥機の後面
※ KSF 系列務必安裝在空氣幹燥機、LSF、MSF 的後面。
※ 工廠出貨時，過濾器外殼內未裝濾芯。應該在過濾器與法蘭安裝完成並清掃管道內部後，再按照使用說明書的要求安裝濾芯。（中型不鏽鋼系列除外）
