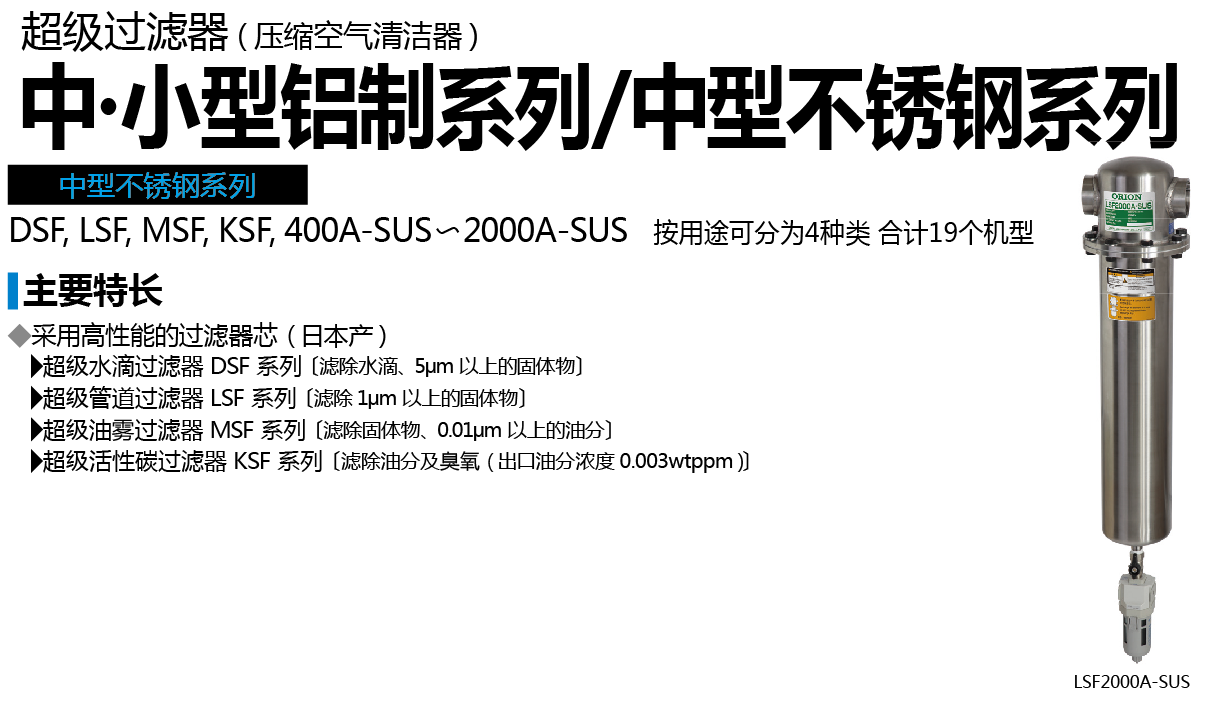

中型不鏽鋼系列超級過濾器-空壓機械-東莞好利旺機械有限公司

規格表

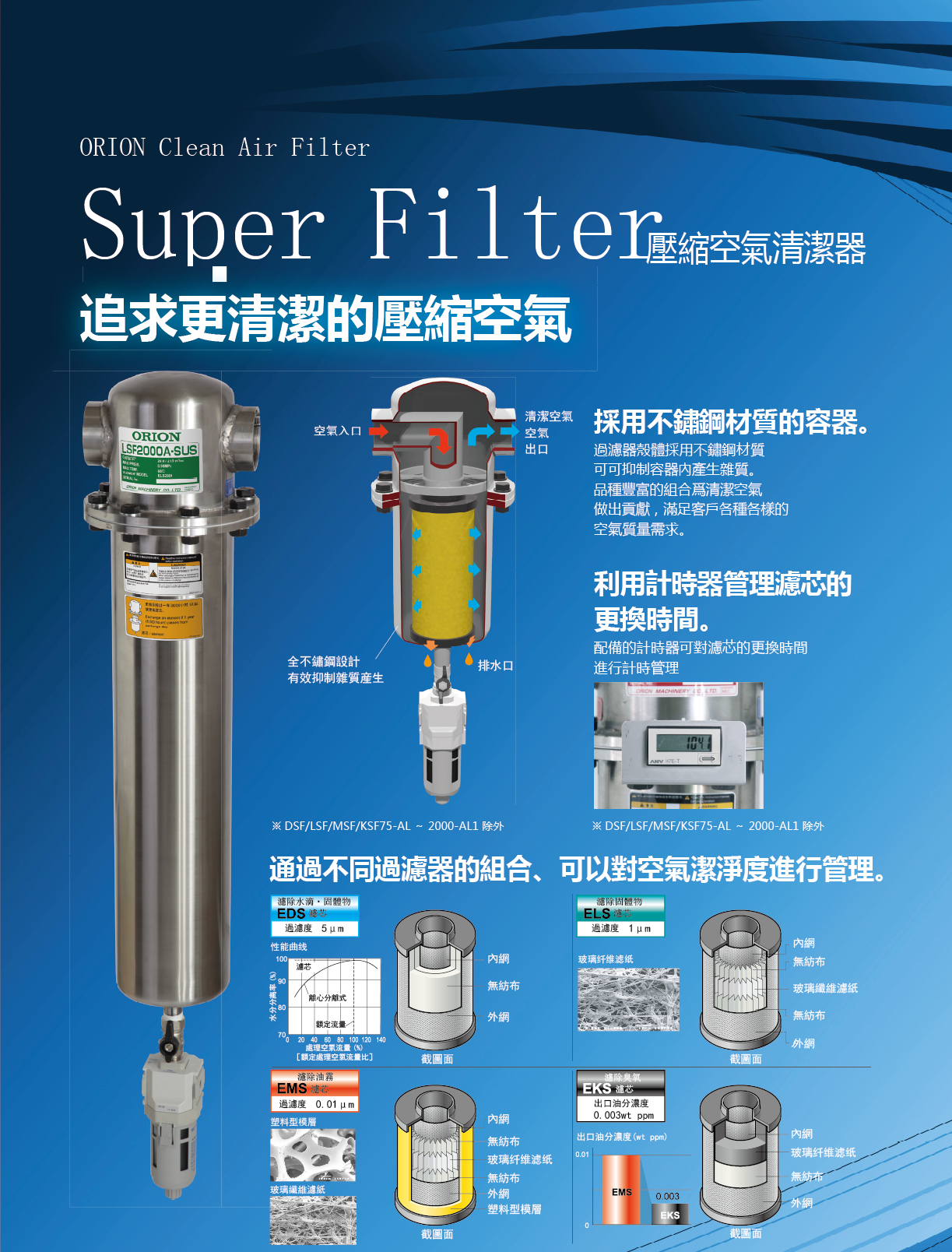

產品特徵

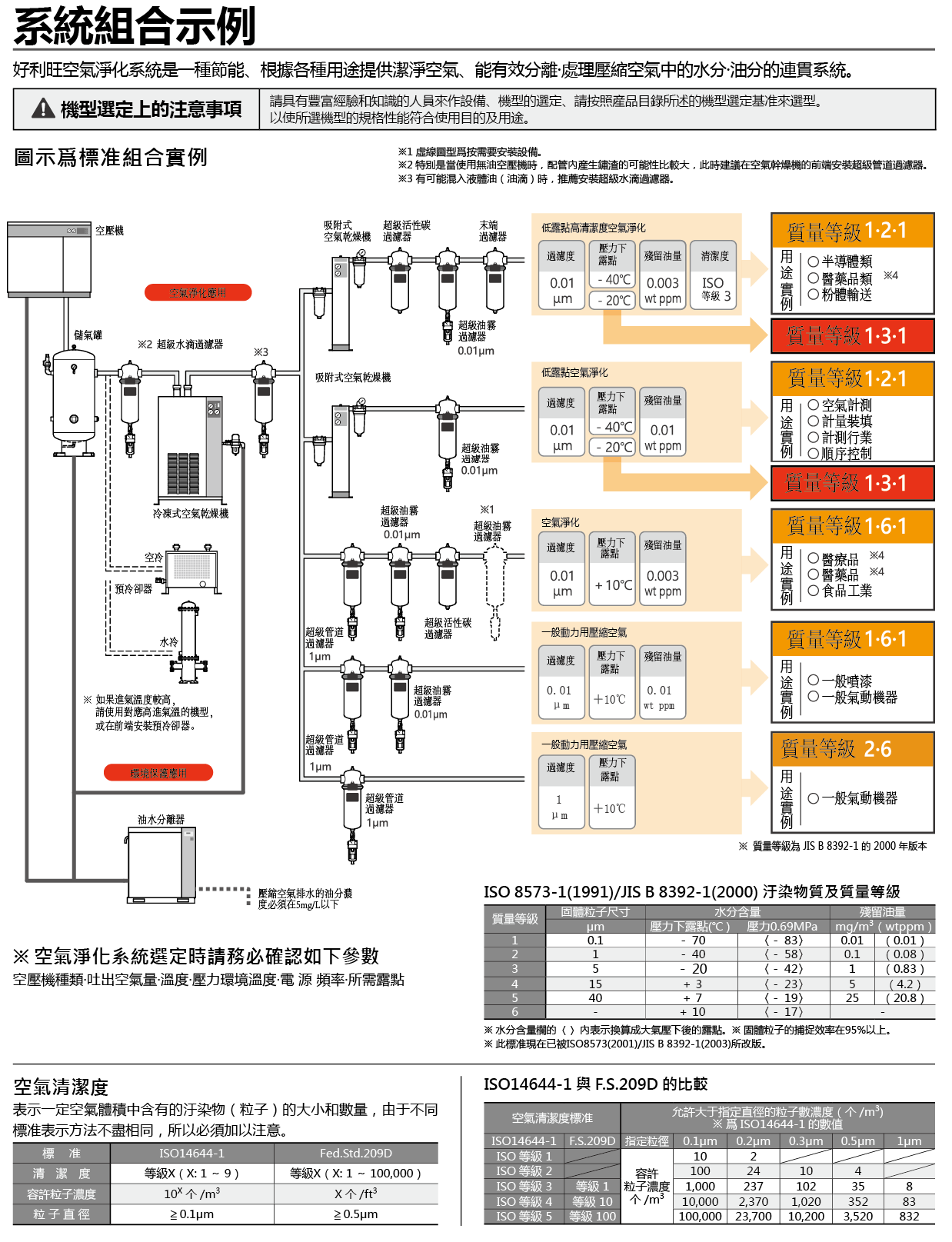

系統組合案例
型錄下載
說明書下載

型　號	DSF		400A-SUS	700A-SUS	1000A-SUS	1500A-SUS	—
	LSF/MSF/KSF						2000A-SUS
處理空氣量 ※1	圧力 0.69MPa	㎥ /min	4.2	6.8	10.9	14.0	20.0
	圧力 0.75MPa	㎥ /min	4.5	7.3	11.7	15.0	21.5
外殼材質			不銹鋼
使用範圍	使用壓力範圍	MPa	0.05 〜 0.98
	入氣溫度範圍	℃	5〜 60
	環境溫度範圍	℃	2〜 60
性　能 ※2	過濾精度		DSF:5μm 水滴分離效率 99％、LSF:1μm（過濾效率 99.999％）、MSF ：0.01μm（過濾效率 99.999％）、KSF: 以活性碳纖維吸附
	出口油分濃度	wt ppm	MSF:0.01 KSF:0.003
	壓力損失	MPa	DSF: 初期 0.005、LSF: 初期 0.005、MSF: 初期 0.01・通常 0.02、KSF: 初期 0.009
滤芯更换周期（使用时间・压力损失）※ 3			1 年或壓降提前到達 DSF:0.02MPa、LSF・MSF:0.07MPa 時，適時更換
主要尺寸	配管連接口徑		Rc1	Rc1½		Rc2
	尺寸（截面距離）	mm	174
	尺寸（全長）	mm	532（KSF:370）	599（KSF:429）	709（KSF:539）	789（KSF:619）	946（KSF:776）
	重　量	kg	4.3	4.9	5.2	5.6	6.5
濾　芯	型號 : EDS/ELS/EMS/EKS		400	700	1000	1300	2000
	使用支數	支	1
自動排水器 DSF/LSF/MSF ※4		型號	FD2
濾芯更換計時器			MSF ：標配 DSF/LSF/KSF ：選購件

※ 1 處理空氣量爲換算成空壓機吸入狀態的值。（大氣壓、32℃、75％）。

※ 2 處理空氣條件爲：入口空氣壓力0.69、入口空氣溫度 32℃、入口空氣露點：大氣壓下-17℃（壓力下 10℃）(MSF,KSF)、
入口油分濃度 3wt ppm(LSF/MSF)・0.01wt ppm(KSF)。
※ 3 壓力損失或者是使用期限以先到的時期更換。更換周期無保證值。另外，根據産品環境、運轉條件等不同，更換周期有可能提前。
※ 4 自動排水器全部是浮子式。
※ MSF 系列務必安裝在空氣幹燥機の後面
※ KSF 系列務必安裝在空氣幹燥機、LSF、MSF 的後面。
※ 工廠出貨時，過濾器外殼內未裝濾芯。應該在過濾器與法蘭安裝完成並清掃管道內部後，再按照使用說明書的要求安裝濾芯。（中型不鏽鋼系列除外）
