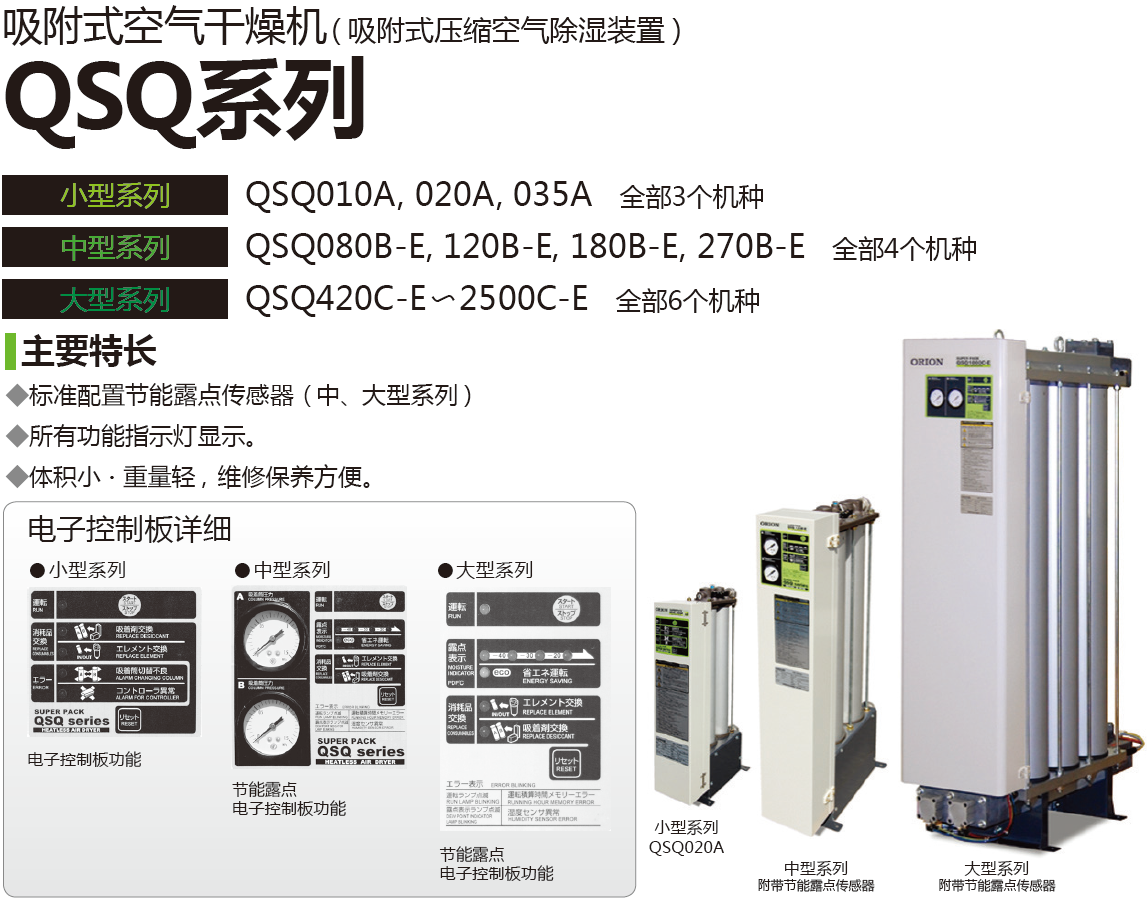

- 产品特征

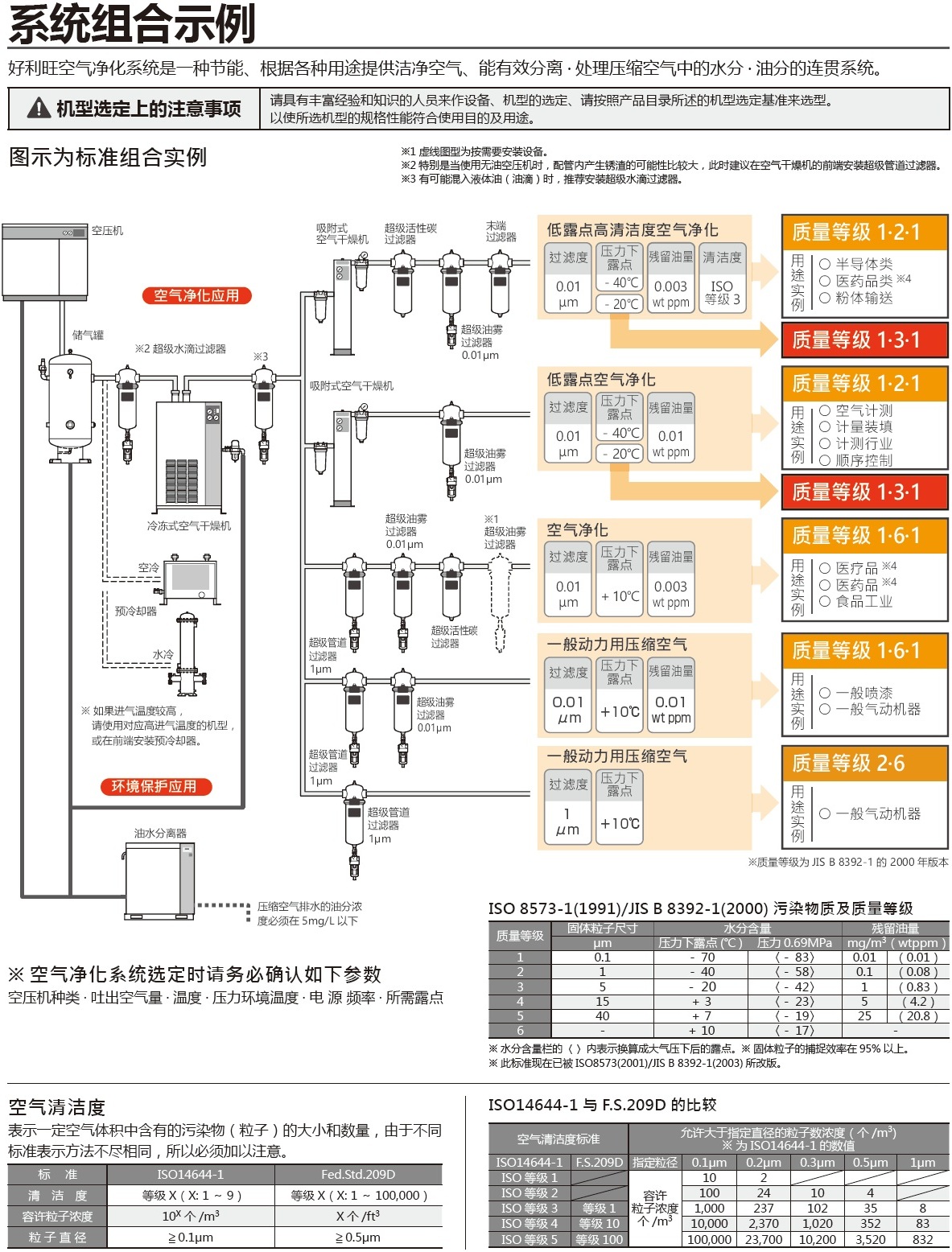

- 系统组合案例
- 型录下载
- 说明书下载
-
型 号 小型 QSQ 中型 QSQ 010A 020A 035A 080B-E 120B-E 180B-E 270B-E 露 点 ℃ 压力下－ 20（大气压下－ 40） 处理量 入口空气量 ㎥ /min 0.100 0.200 0.350 0.80 1.20 1.80 2.70 出口空气量 ㎥ /min 0.086 0.172 0.300 0.68 1.03 1.54 2.30 再生空气量 ㎥ /min 0.014 0.028 0.050 0.12 0.17 0.26 0.40 规格范围 使用流体 压缩空气 使用压力 MPa 0.39 〜 0.98 环境温度 ℃ 2〜 40 入口空气温湿度 ℃ /％ 5 〜 50/ 饱和以下（无水滴） 外形尺寸 长 mm 260 430 宽 mm 113 163 高 mm 470 560 810 680 930 1130 1480 重 量 kg 7.5 8.5 11 26.5 34 43 53 空气出入口连接口径 Rc ⅜ Rc¾ Rc1 再生空气排出口连接口径 — Rc½ 电 源（50/60Hz） 单相 100/200/220/230 附属过滤器 入口侧 油雾过滤器 MSF 75B 150B 200B 250B 出口侧 管道过滤器 LSF
※ 处理空气量为换算成空压机吸入状态是的值。（大气压下 32℃、75％）型 号 大型 QSQ 420C-E 700C-E 1000C-E 1400C-E 2000C-E 2500C-E 露 点 ℃ 压力下－ 40（大气压下－ 58） 处理量 入口空气量 ㎥ /min 4.20 7.00 10.00 14.00 20.00 25.00 出口空气量 ㎥ /min 3.60 6.00 8.60 12.00 17.20 21.50 再生空气量 ㎥ /min 0.60 1.00 1.40 2.00 2.80 3.50 规格范围 使用流体 压缩空气 使用压力 MPa 0.39 〜 0.98 环境温度 ℃ 2〜 40 入口空气温湿度 ℃ /％ 5 〜 50/ 饱和以下（无水滴） 外形尺寸 长 mm 589 763 937 1111 1296 1470 宽 mm 335 高 mm 1475 重 量 kg 110 156 202 246 307 340 空气出入口连接口径 Rc1½ Rc2 Rc2½ 再生空气排出口连接口径 Rc1 电 源（50/60Hz） 单相 100/200/220/230 附属过滤器 入口侧 油雾过滤器 MSF 700-1-G2 1000-1-G2 2000-1-G2 2700C1-G2 出口侧 管道过滤器 LSF 700-G2 1000-G2 2000-G2 ※ 处理条件为 入口空气温湿度 ：35℃ / 非饱和（无水滴）、入口空气压力 ：0.69MPa、环境温度 ：32℃。
※ 在 24 小时连续运转时，请在前端设置冷冻式干燥机或使用经冷冻干燥机处理过的空气。※ 在 24 小时连续运转时，为了预防万一请备好吸附材。
※ 本公司除了上述以外的机型也可接受定制，请向我们咨询。
若设置在空压机出口时
※ 若进口温度高于环境温度 5℃以上时，请务必在前端设置预冷却器（另购）或冷冻式干燥机。
※ 为了除去空压机吐出的压缩空气中含有的水滴，必须设置超级过滤器（除水滴用）（另购）。
※ 请务必设置储气罐。
※ 超级过滤器（除水滴用）与本机入口之间的管道内有可能出现结露，因此建议尽可能缩短配管距离。
-
-
-
