KCP系列基本型无油式真空泵
 |
 |
 |
- 规格表
- 产品特征
- 用途案例
- 型录下载
- 说明书下载
-
规格

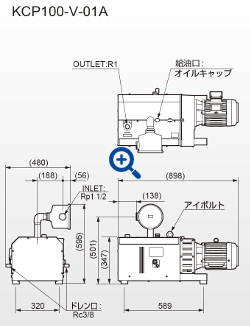

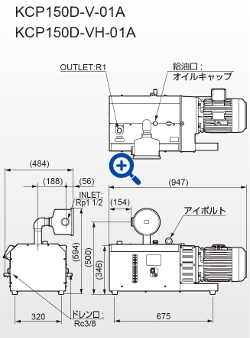

型号 标准型 高真空型 KCP150D-V-01A KCP250D-V-01A KCP100D-V-01A KCP150D-VH-01A 马达功率 kW 3.7 5.5 2.2 3.7 流量(50/60Hz) ※1 m3/h 158/192 256/308 96/117 158/192 m3/min 2.6/3.2 4.3/5.1 1.6/2.0 2.6/3.2 常用真空度 ※2 kPa 0 ～ 80 0 ～到達真空度 60 ～到達真空度 到達真空度 (50/60Hz) ※2 kPa 90/94 以上 90/94 以上 运转音 (50/60Hz) ※3 dB 76/78 80/81 74/75 78/82 配管连接口径 Rp1 1/2 Rp2 Rp1 1/2 Rp1 1/2 重量 kg 155 225 140 155 モータ 电源频率 ※4 三相 200V-50/60Hz 220V-60Hz 功率·极数X台数 3.7kW・2P×1台 5.5kW・2P×1台 2.2kW・2P×1台 3.7kW・2P×1台 规格 高效率马达 安装环境 安装场所 室内 允许周围环境温度 ※5 ℃ 0 ～ 40 允许周围环境湿度 65 ± 20%RH(JIS Z8703) 安装场所高度 ※6 m 1000 以下 附属品 计时器/吸气过滤器 选购品 真空控制器·真空表·脚轮（KCP250D除外） 变频器控制 可 外形图（单位：mm）

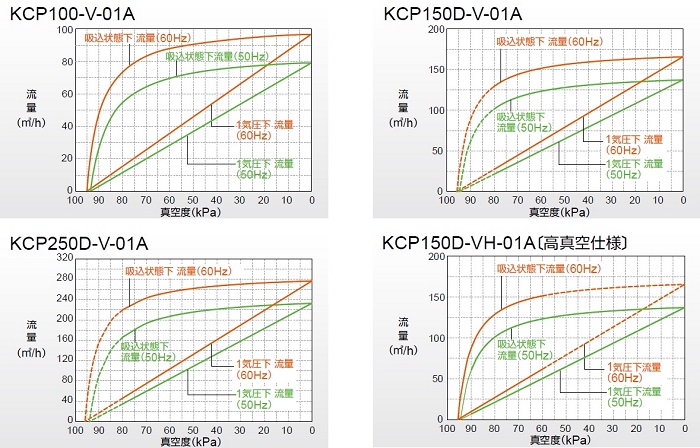

能力线图
※压力·流量曲线的虚线部分请不要使用。
条件: 20℃
-
搭载先进性能的基本型
使用新研发的高效转子（非接触），实现节能，无油式的真空。
另外，因为是非接触式所以实现了更静音。且大幅降低（300Hz一下）的低频噪音。

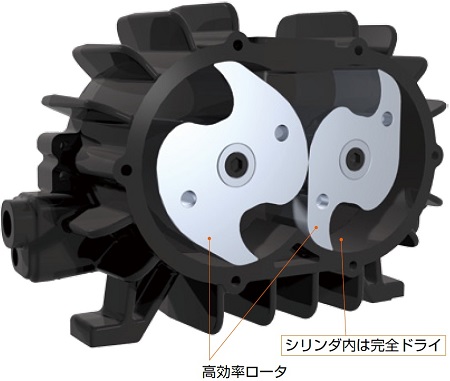

新研发高效转子（非接触），利用数码解析技术实现了最适合的转子曲线
真空泵是从特殊空间将空气抽出，形成了真空。
新研发的高效转子的结构是与气缸元接触来降低能耗，
另外泵内部因为不使用油，所以可提更加经济的洁净
气体。
在此基础上力求大幅提升保养的便利性。
鼓风机规格100kPa（0.1MPa，1kgf/cm²）对应。
无油鼓风机特别适合环境的改善。
高效率爪式转子较小的动力便可实现大流量
采用新研发高效转子
使用非接触式无油泵，不需要多余的动力。
我司爪式泵可实现最优良的排气效率。
同样的动力可实现1.7倍的流量。
因为非接触式可改善噪音，实现静音
气缸与转子没有接触，改善令人不舒适的噪音，实现静音。
特别是刺耳的低频音（主要是300Hz以下）大幅降低。
低负担，长寿命
定期点检周期延长
消耗品仅为传动部的密封垫，实现长使用寿命。

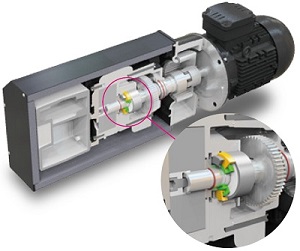

干燥传动
采用PTFE密封垫实现干燥传动。
因为密封垫处优化设计，阻断泵 内油的渗入，实现无油式真空 泵、鼓风机。※1.流量是设计排气量，从容积计算的理论值。实现流量请通过流量曲线确认。
※2.1个大气压下的真空度。如果使用区域海拔较高时，1个大气压下使用的真空度与使用区域会有所不同，所达到的真空度比规格表中记载值低。达到真 空度简易修正公式[kPa]=规格表记载达到真空度[kPa]-海拔[m]X0.015kPa/m
※3.运转音是使用我司马达时的数值。
※4.电源电压偶然的变动范围是±10%以内连续变动时允许的范围是±5%以内。
※5.周围温度接近0℃启动时，有可能会发生高频噪音，短时间内噪音会消失不属于异常，如果连续30分钟出现异常的高频噪音。请联系咨询代理店或售后人员。
※6.海拔超过1000m时，请于敝司商谈。
-
用途事例
网罗所有工作环境
工作人员舒适的真空泵·鼓风机环境的提案[VAC] 真空泵 [BLO] 鼓风机 [COMB] 组合泵印刷·制书·制袋工厂 [VAC][BLO][COMB]
使用真空泵对纸张进行吸引和搬运。根据机器的运转数量泵入转速会自动调整避免电能浪费。
由于真空泵的排热量小，噪音低，对工作人员造成的影响也会减轻。
真空成型机 [VAC]
将模具内的空气抽出形成真空，如何压注成型。可实现降低电能，防止油烟，降低噪音
等的环境改善。通过（BY）可使多台成型机的真空源集中化。
加工机的固定吸引 [VAC]
加工时，加工物与固定部（夹盘）的接触面利用真空泵抽真空进行固定。
可节省电能，改善环境。
粉体运输 [VAC][BLO]
利用真空泵·鼓风机对粉体进行搬运。
（食品、塑料、化学、制药）
电子零件工厂 [VAC]
利用真空泵对电子板安装工段的组装进行吸引搬运。变频器+台数控制可实现节能并降低
工厂内空调的负载。
吸引固定·搬运 [VAC]
1.粗加工成品的检查
粗加工成品检查时，使用真空泵吸引固定。
粗加工：试验管形状的塑料瓶
2.热收缩标签（标签搬运）
真空泵作为真空源在塑料瓶表面粘贴标签。
３・容器·杯表面印刷（吸引固定）
使用真空泵对容器·杯的表面印刷时进行吸引固定
空气刀 [BLO]
使用真空泵对水切割后的工件进行干燥或吹净。
-
-
