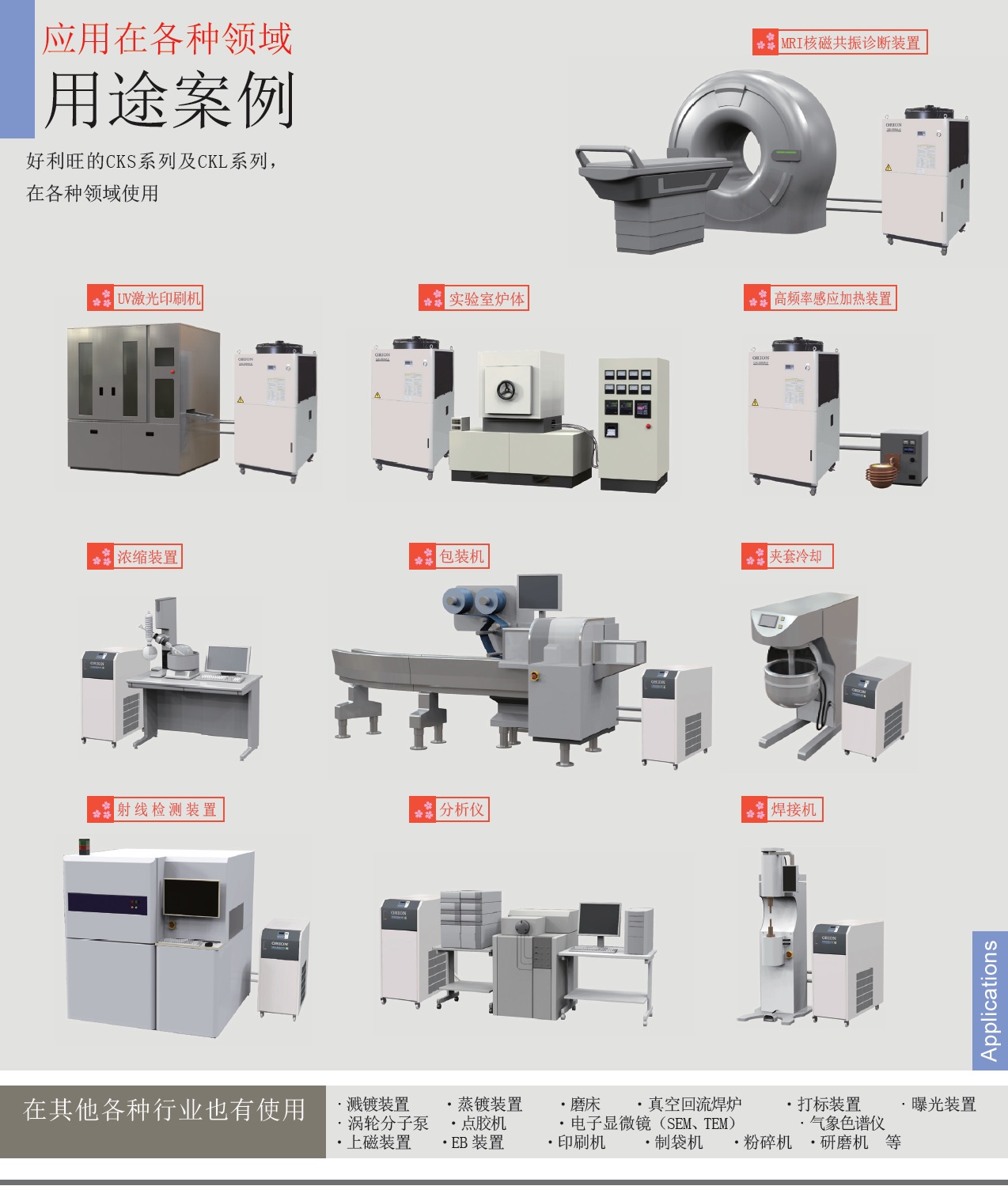

- 用途案例
- 型录下载
- 说明书下载
-
型 号 CKL 3750A-V CKL 5500A-V CKL 7500A-V 性能 冷却能力 ※１ kW 12.0 20.0 25.0 使用环境温度范围 ℃ 5 ～ 43 设定温度范围（水温） ℃ 10 ～ 30 冷水使用压力范围 MPa 0.1 ～ 0.5 0.28 ～ 0.5 0.1 ～ 0.5 控制精度 ※4 ℃ ±1.0 以下 使用流量范围 L/min 20 ～ 70 68 ～ 120 70 ～ 150 电气特性 电 源 ※２ V 三相 380±10％ 50Hz 消耗电力※１ kW 5.0 8.5 11.3 电 流 ※１ A 9.2 15.0 21.5 电源容量※３ kVA 8.2 13.0 18.1 断路器容量 A 30 50 运转控制方式 热气旁通控制＋冷冻机 ON-OFF 控制 装置明细 冷冻式压缩机 构造 全封闭涡旋式 输出 kW 3.0 6.5 9.16 冷凝器 散热片细管型强制空冷式 冷却器 构造 板式热交换器 材质 SUS 316（硬钎焊 ：Cu） 压送水泵 构造 多级浸水式 输出 kW 0.635 1.46 水槽实际容量 L 约 95 约 115 约 140 冷 媒 R-407C R-410A 外形尺寸（长ｘ宽 x 高） mm 905×805×1665 990×855×1810 800×1340×1650 产品重量（干燥重量） kg 235 285 330 型 号 CKL11000A-V CKL15000A-V CKL18000A-V 性能 冷却能力 ※１ kW 37.2 48.0 57.0 使用环境温度范围 ℃ 5～ 43 设定温度范围（水温） ℃ 10 ～ 30 冷水使用压力范围 MPa 0.22 ～ 0.5 0.1 ～ 0.5 控制精度 ※4 ℃ ±1.0 以下 使用流量范围 L/min 215 ～ 310 215 ～ 355 电气特性 电 源 ※２ V 三相 380±10％ 50Hz 消耗电力※１ kW 14.1 19.0 22.6 电 流 ※１ A 23.9 33.2 40.0 电源容量※３ kVA 20.0 27.1 33.0 断路器容量 A 63 75 运转控制方式 热气旁通控制＋冷冻机 ON-OFF 控制 装置明细 冷冻式压缩机 构造 全封闭涡旋式 输出 kW 10.2 13.5 9.16×2 冷凝器 散热片细管型强制空冷式 冷却器 构造 板式热交换器 材质 SUS 316（硬钎焊 ：Cu） 压送水泵 构造 多级浸水式 输出 kW 2.66 水槽实际容积 L 约 220 冷 媒 R-410A 外形尺寸（长ｘ宽 x 高） mm 916×1602×2020 916×1602×2117 产品重量（干燥重量） kg 475 480 560
※ 1 ： 冷水温度 20℃、环境温度 32℃、水泵流量最大下运转时。冷却能力为显示能力的 95％以上。※ 2 ： 确保电源电压的相间平衡在 ± 3％以内。
※ 3 ： 规格范围内最大运转电流时。
※ 4 ：额定条件时的负荷 80％稳定时。负荷低时冷冻用压缩机进行ON-OFF控制运转。
-
-
-
-
