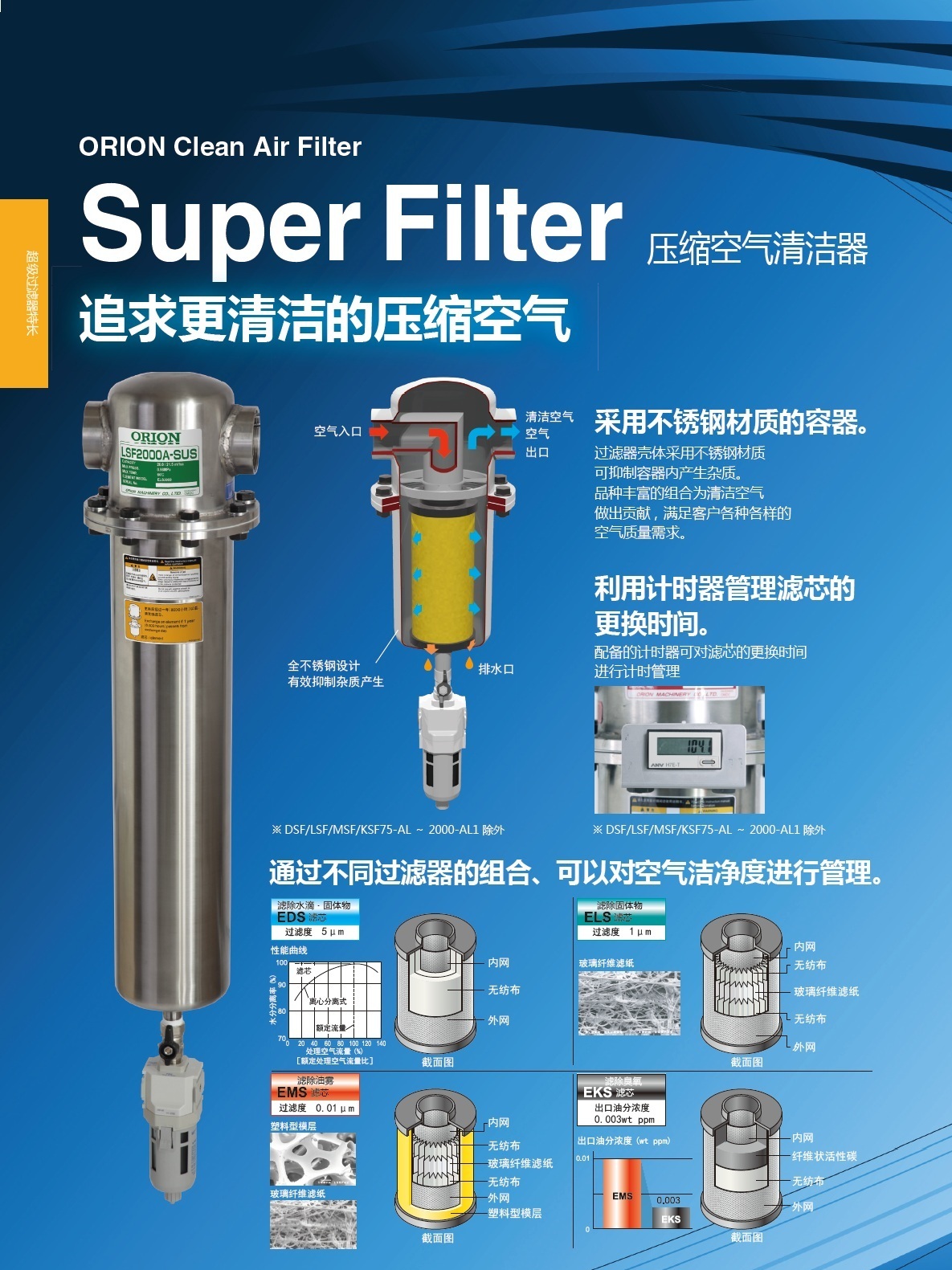

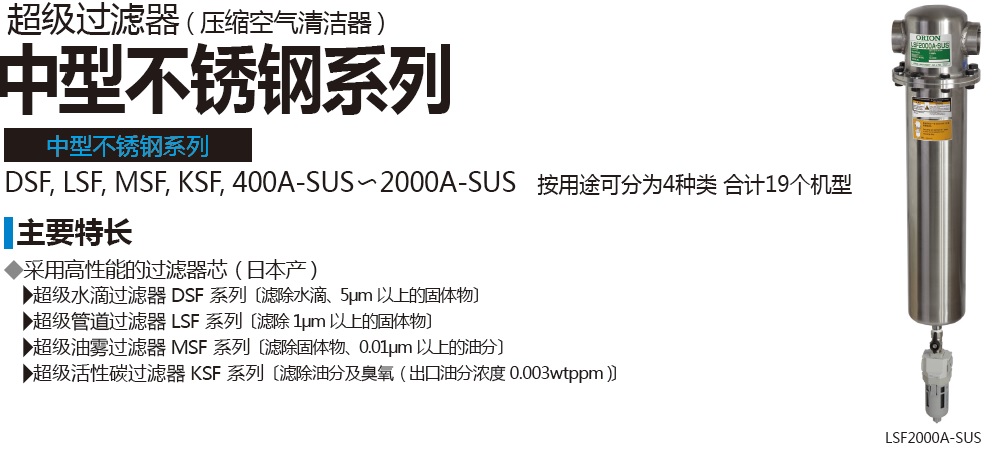

- 产品特征

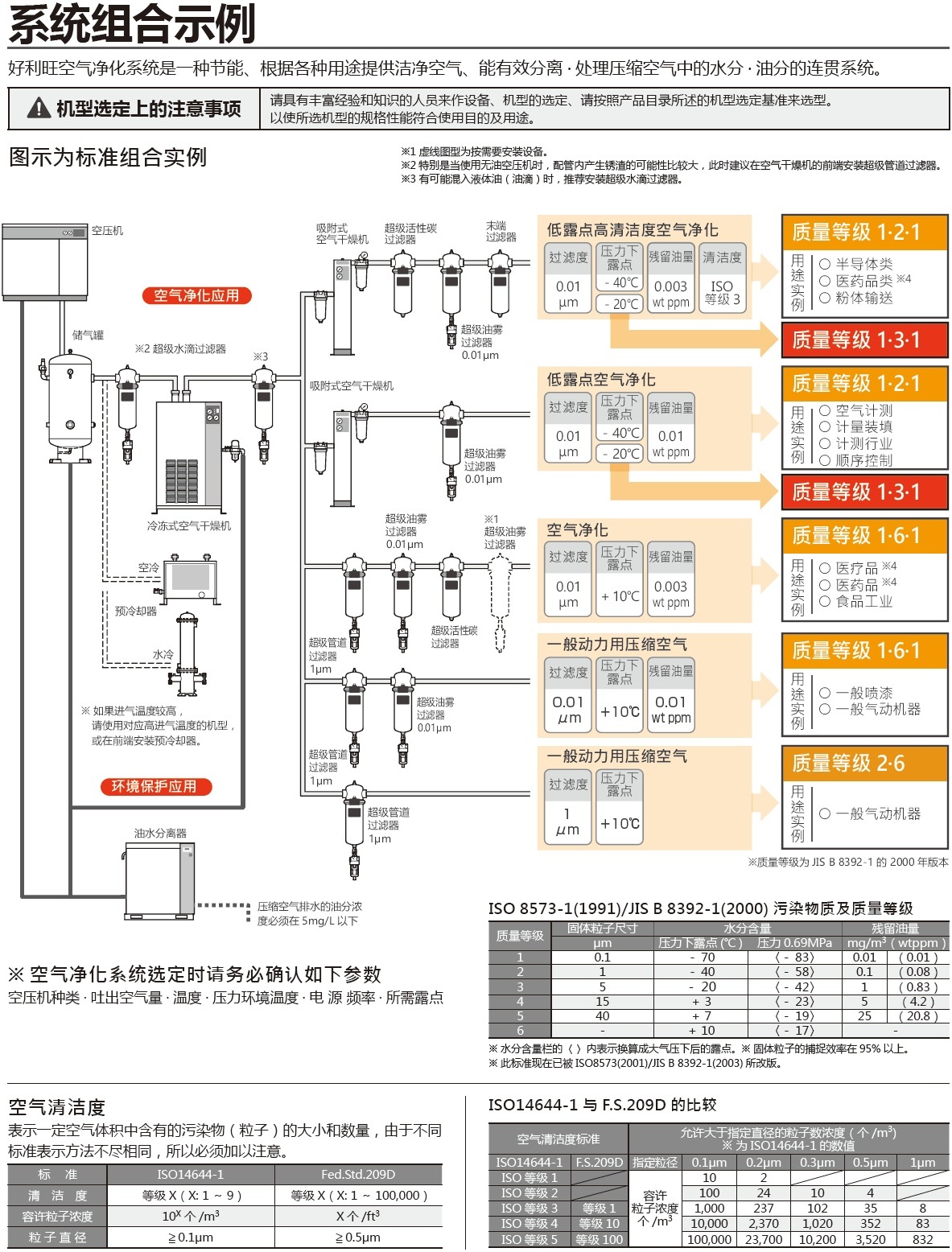

- 系统组合案例
- 型录下载
- 说明书下载
-
※ 1 处理空气量为换算成空压机吸入状态的值。（大气压、32℃、75％）。型 号 DSF 400A-SUS 700A-SUS 1000A-SUS 1500A-SUS — LSF/MSF/KSF 2000A-SUS 处理空气量 ※1 圧力 0.69MPa ㎥ /min 4.2 6.8 10.9 14.0 20.0 圧力 0.75MPa ㎥ /min 4.5 7.3 11.7 15.0 21.5 外壳材质 不锈钢 使用范围 使用压力范围 MPa 0.05 〜 0.98 入气温度范围 ℃ 5〜 60 环境温度范围 ℃ 2〜 60 性 能 ※2 过滤精度 DSF:5μm 水滴分离效率 99％、LSF:1μm（过滤效率 99.999％）、MSF ：0.01μm（过滤效率 99.999％）、KSF: 以活性碳纤维吸附 出口油分浓度 wt ppm MSF:0.01 KSF:0.003 压力损失 MPa DSF: 初期 0.005、LSF: 初期 0.005、MSF: 初期 0.01・通常 0.02、KSF: 初期 0.009 滤芯更换周期（使用时间・压力损失）※ 3 1 年或压降提前到达 DSF:0.02MPa、LSF・MSF:0.07MPa 时，适时更换 主要尺寸 配管连接口径 Rc1 Rc1½ Rc2 尺寸（截面距离） mm 174 尺寸（全长） mm 532（KSF:370） 599（KSF:429） 709（KSF:539） 789（KSF:619） 946（KSF:776） 重 量 kg 4.3 4.9 5.2 5.6 6.5 滤 芯 型号 : EDS/ELS/EMS/EKS 400 700 1000 1300 2000 使用支数 支 1 自动排水器 DSF/LSF/MSF ※4 型号 FD2 滤芯更换计时器 MSF ：标配 DSF/LSF/KSF ：选购件 ※ 2 处理空气条件为：入口空气压力0.69、入口空气温度 32℃、入口空气露点：大气压下-17℃（压力下 10℃）(MSF,KSF)、
入口油分浓度 3wt ppm(LSF/MSF)・0.01wt ppm(KSF)。
※ 3 压力损失或者是使用期限以先到的时期更换。更换周期无保证值。另外，根据产品环境、运转条件等不同，更换周期有可能提前。
※ 4 自动排水器全部是浮子式。
※ MSF 系列务必安装在空气干燥机の后面
※ KSF 系列务必安装在空气干燥机、LSF、MSF 的后面。
※ 工厂出货时，过滤器外壳内未装滤芯。应该在过滤器与法兰安 装完成并清扫管道内部后，再按照使用说明书的要求安装滤芯。（中型不锈钢系列除外）
-
-
-
-
