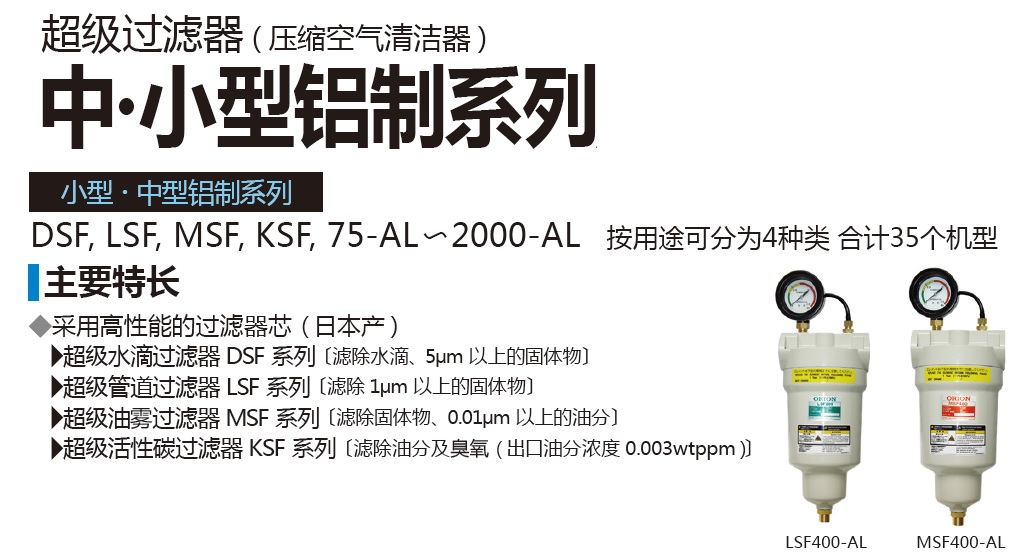

型 号 DSF/LSF/MSF 75-AL 150-AL 200-AL 250-AL 400-AL KSF — 处理空气量 ※1 压力 0.69MPa ㎥ /min 0.35 1.2 1.8 2.4 3.9 压力 0.78MPa ㎥ /min 0.40 1.4 2.0 2.7 4.4 外壳材质 铝合金压铸 使用范围 流体 / 入口空气压力范围 MPa 压缩空气 /0.05 ～ 0.98 入口空气温度范围 ℃ 5〜 60 环境温度范围 ℃ 2〜 60 性 能 ※2 过滤精度 DSF:5μm（水滴分离效率 99％）、LSF:1μm（过滤效率 99.999％）、MSF:0.01μm（过滤效率 99.999％）、KSF: 以活性碳纤维吸附 出口油分浓度 wt ppm MSF:0.01、KSF:0.003 压力损失 MPa DSF: 初期 0.005、LSF: 初期 0.005、MSF: 初期 0.01・通常 0.02、KSF: 初期 0.009 滤芯更换周期（使用时间・压力损失）※ 3 1 年或当压降提前到达 DSF:0.02MPa、LS F・MS F :0.035MPa 时，适时更换 主要尺寸 配管连接口径 Rc 3/8 Rc1/2 Rc3/4 Rc1 差压计连接口径 Rc1/4 重量 kg 1.0 2.0 2.1 2.6 滤 芯 型号 ：ELS/EMSEKS/EDS 75 150 200 250 400 使用支数 支 1 附属品 自动排水器※4 LSF/ MSF/ DSF NH503-MR（内置） 差压计 选购件 DGX-50A（LSF,MSF 标准配置） 型 号 DSF/LSF/MSF 700-AL 1000-AL 1300-AL1 2000-AL1 KSF 1300-AL 2000-AL 处理空气量 ※1 压力 0.69MPa ㎥ /min 6.6 10.6 13.8 20.0 压力 0.78MPa ㎥ /min 7.5 12.0 15.6 22.6 外壳材质 铝合金压铸 使用范围 流体 / 入口空气压力范围 MPa 压缩空气 /0.05 ～ 0.98 压缩空气 /0.1 ～ 0.98 入口空气温度范围 ℃ 5〜 60 环境温度范围 ℃ 2〜 60 性 能 ※2 过滤精度 DSF:5μm（水滴分离效率 99％）、LSF:1μm（过滤效率 99.999％）、MSF:0.01μm（过滤效率 99.999％）、KSF: 以活性碳纤维吸附 出口油分浓度 wt ppm MSF:0.01、KSF:0.003 压力损失 MPa DSF: 初期 0.005、LSF: 初期 0.005、MSF: 初期 0.01・通常 0.02、KSF: 初期 0.009 滤芯更换周期（使用时间・压力损失）※ 3 1 年或当压降提前到达 DSF:0.02MPa、LS F・MS F :0.035MPa 时，适时更换 主要尺寸 配管连接口径 Rc1½ Rc2 差压计连接口径 Rc1/4 重量 kg 5.0 6.0 6.5 9.0 滤 芯 型号 ：ELS/EMSEKS/EDS 700 1000 1300 2000 使用支数 支 1 附属品 自动排水器※4 LSF/ MSF/ DSF NH503-MR（内置） FD2 差压计 DGX-50A（仅 LSF,MSF 标准配置。DSF,KSF 为选购品）
※ 1 处理空气量为换算成空压机吸入状态的值。（大气压、32℃、75％）。※ 2 处理空气条件为：入口空气压力0.69、入口空气温度 32℃、入口空气露点：大气压下-17℃（压力下 10℃）(MSF,KSF)、
入口油分浓度 3wt ppm(LSF/MSF)・0.01wt ppm(KSF)。
※ 3 压力损失或者是使用期限以先到的时期更换。更换周期无保证值。另外，根据产品环境、运转条件等不同，更换周期有可能提前。
※ 4 自动排水器全部是浮子式。
※ MSF 系列务必安装在空气干燥机の后面
※ KSF 系列务必安装在空气干燥机、LSF、MSF 的后面。
※ 工厂出货时，过滤器外壳内未装滤芯。应该在过滤器与法兰安 装完成并清扫管道内部后，再按照使用说明书的要求安装滤芯。（中型不锈钢系列除外）
-
-
-
