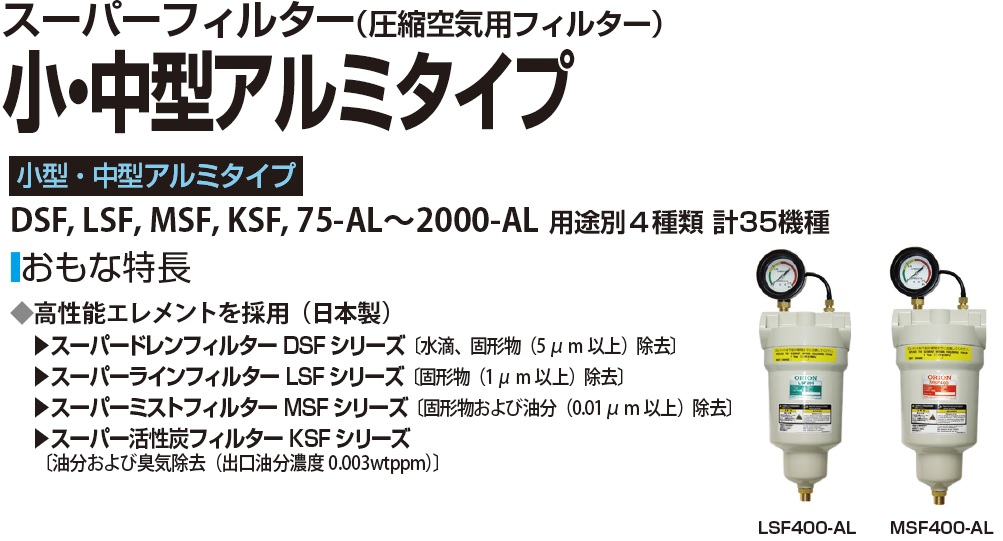

中小型ｱﾙﾐﾀｲﾌﾟｽｰﾊﾟｰﾌｨﾙﾀ--空圧機器-東莞オリオン機械有限公司

型　号	DSF/LSF/MSF		75-AL	150-AL	200-AL	250-AL	400-AL
	KSF		—
処理空気量 ※1	圧力 0.69MPa	㎥ /min	0.35	1.2	1.8	2.4	3.9
	圧力 0.78MPa	㎥ /min	0.40	1.4	2.0	2.7	4.4
ハウジング材質			アルミニウム合金ダイカスト
使用範囲	流体/入口空気圧力範囲	MPa	圧縮空気 /0.05 ～ 0.98
	入口空気温度範囲	℃	5〜 60
	周囲温度範囲	℃	2〜 60
性　能 ※2	捕集性能		DSF:5μm（水滴分離効率 99％）、LSF:1μm（捕集効率 99.999％）、MSF:0.01μm（捕集効率 99.999％）、KSF:活性炭繊維による吸着
	出口油分濃度	wt ppm	MSF:0.01、KSF:0.003
	圧力損失	MPa	DSF: 初期 0.005、LSF: 初期 0.005、MSF: 初期 0.01・通常 0.02、KSF: 初期 0.009
エレメント交換時期（期間・圧力損失）※ 3			1年またはDSF:0.02MPa、LSF・MSF:0.035MPaの早く到達した方を適用
主要寸法	配管接続口径		Rc 3/8	Rc1/2	Rc3/4	Rc1
	差圧計接続口径		Rc1/4
	質量	kg	1.0		2.0	2.1	2.6
エレメント	型式：ELS/EMSEKS/EDS		75	150	200	250	400
	使用本数	本	1
付属品	オートドレントラップ ※4	LSF/ MSF/ DSF	NH503-MR（内蔵）
	差圧計		オプション				DGX-50A（LSF,MSFのみ付属。DSF,KSFはオプション）

型　号	DSF/LSF/MSF		700-AL	1000-AL	1300-AL1	2000-AL1
	KSF				1300-AL	2000-AL
処理空気量 ※1	圧力 0.69MPa	㎥ /min	6.6	10.6	13.8	20.0
	圧力 0.78MPa	㎥ /min	7.5	12.0	15.6	22.6
ハウジング材質			アルミニウム合金ダイカスト
使用範囲	流体/入口空気圧力範囲	MPa	圧縮空気 /0.05 ～ 0.98		圧縮空気 /0.1 ～ 0.98
	入口空気温度範囲	℃	5〜 60
	周囲温度範囲	℃	2〜 60
性　能 ※2	捕集性能		DSF:5μm（水滴分離効率 99％）、LSF:1μm（捕集効率 99.999％）、MSF:0.01μm（捕集効率 99.999％）、KSF: 活性炭繊維による吸着
	出口油分濃度	wt ppm	MSF:0.01、KSF:0.003
	圧力損失	MPa	DSF: 初期 0.005、LSF: 初期 0.005、MSF: 初期 0.01・通常 0.02、KSF: 初期 0.009
エレメント交換時期（期間・圧力損失）※ 3			1年またはDSF:0.02MPa、LSF・MSF:0.035MPaの早く到達した方を適用
主要寸法	配管接続口径		Rc1½		Rc2
	差圧計接続口径		Rc1/4
	質量	kg	5.0	6.0	6.5	9.0
エレメント	型式：ELS/EMSEKS/EDS		700	1000	1300	2000
	使用本数	本	1
付属品	オートドレントラップ ※4	LSF/ MSF/ DSF	NH503-MR（内蔵）		FD2
	差圧計		DGX-50A（LSF,MSFのみ付属。DSF,KSFはオプション）
