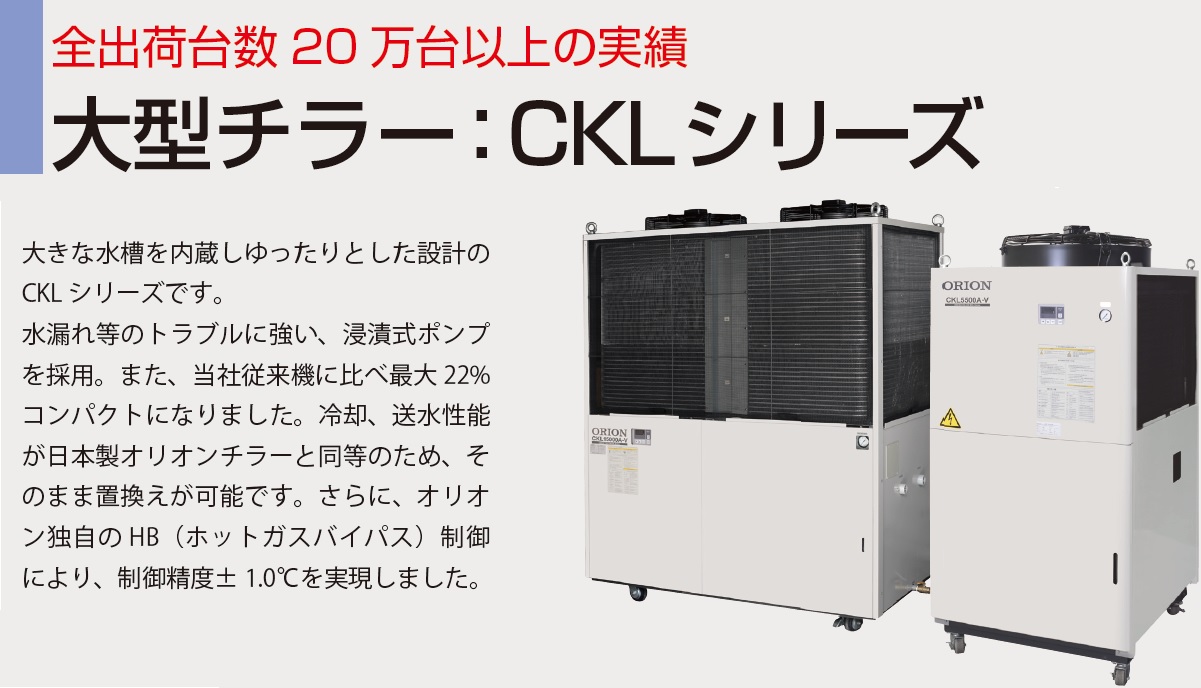

大型ﾁﾗｰCKLｼﾘｰｽﾞ-冷凍機器-東莞オリオン機械有限公司

仕様表

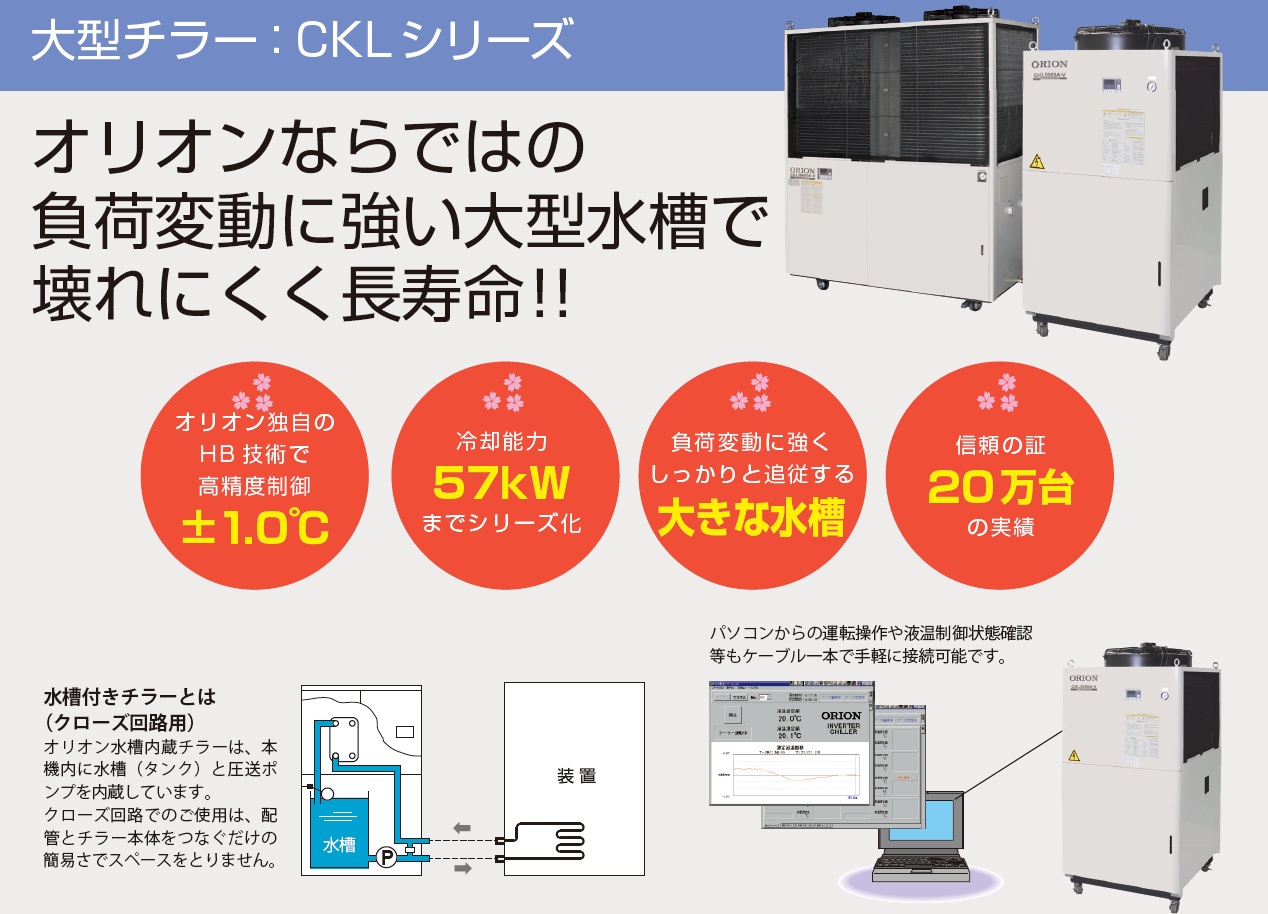

製品特長

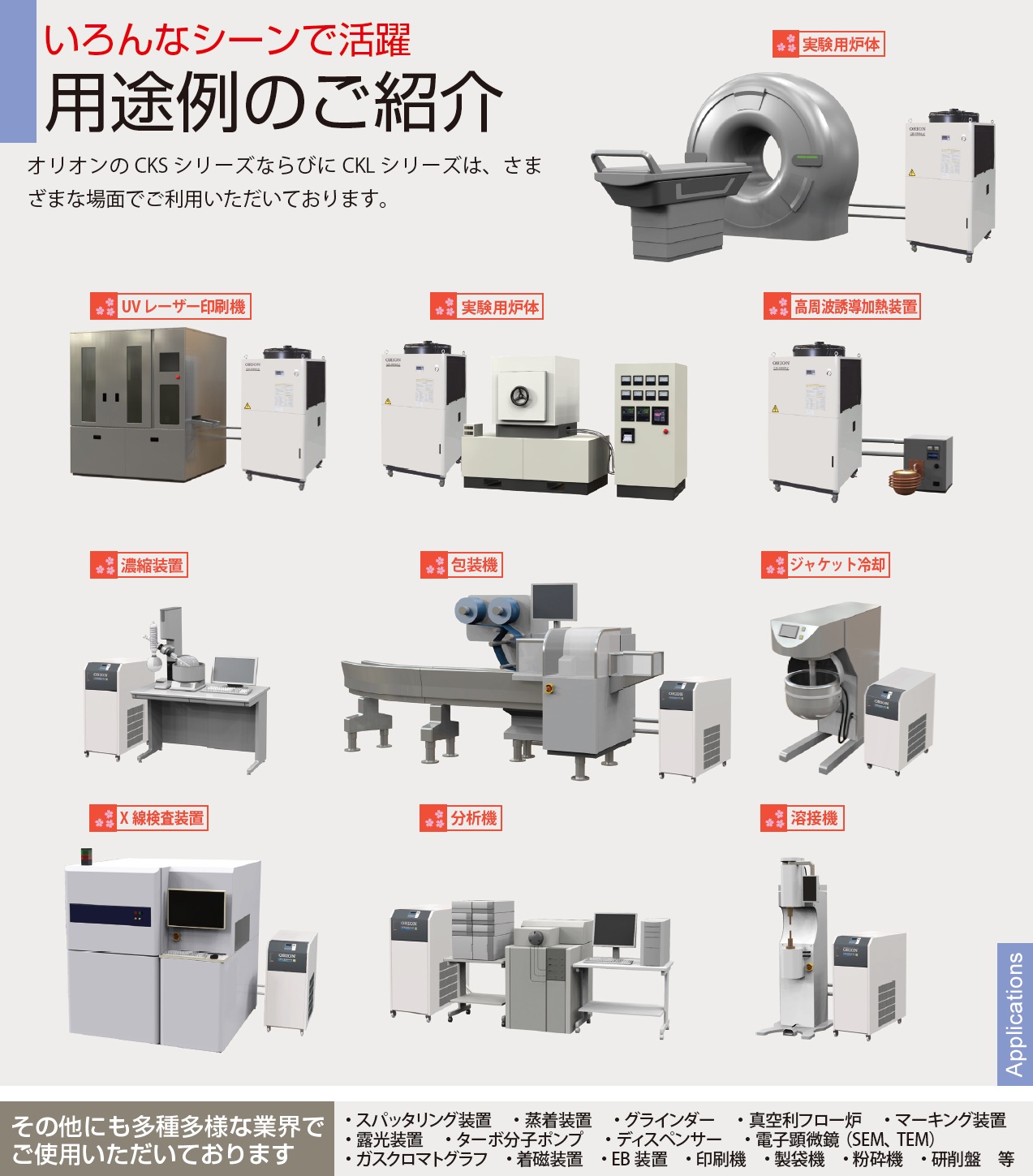

用途事例
ｶﾀﾛｸﾞﾀﾞｳﾝﾛｰﾄﾞ
取説ﾀﾞｳﾝﾛｰﾄﾞ

型式				CKL 3750A-V	CKL 5500A-V	CKL 7500A-V
性能	冷却能力 ※１		kW	12.0	20.0	25.0
	使用周囲温度範囲		℃	5～ 43
	使用温度範囲（液温）		℃	10～ 30
	冷水使用圧力範囲		MPa	0.1 ～ 0.5	0.28 ～ 0.5	0.1 ～ 0.5
	制御精度 ※4		℃	± 1.0 以下
	使用流量範囲		L/min	20 ～ 70	68 ～ 120	70 ～ 150
電気特性	電源 ※２		V	三相 380 ± 10％ 50Hz
	消費電力 ※１		kW	5.0	8.5	11.3
	電流 ※１		A	9.2	15.0	21.5
	電源容量 ※３		kVA	8.2	13.0	18.1
	しゃ断器容量		A	30		50
運転制御方式				ホットガス制御＋冷凍機 ON-OFF 制御
装置細目	冷凍用圧縮機	構造		全密閉型スクロール式
		出力	kW	3.0	6.5	9.16
	凝縮器			フィンアンドチューブ型強制空冷式
	冷却器	構造		プレート式熱交換器
		材質		SUS 316（ブレージング：Cu）
	圧送ポンプ	構造		浸漬式多段渦巻型
		出力	kW	0.635	1.46
	水槽実容量		L	約 95	約 115	約 140
	冷媒			R-407C	R-410A

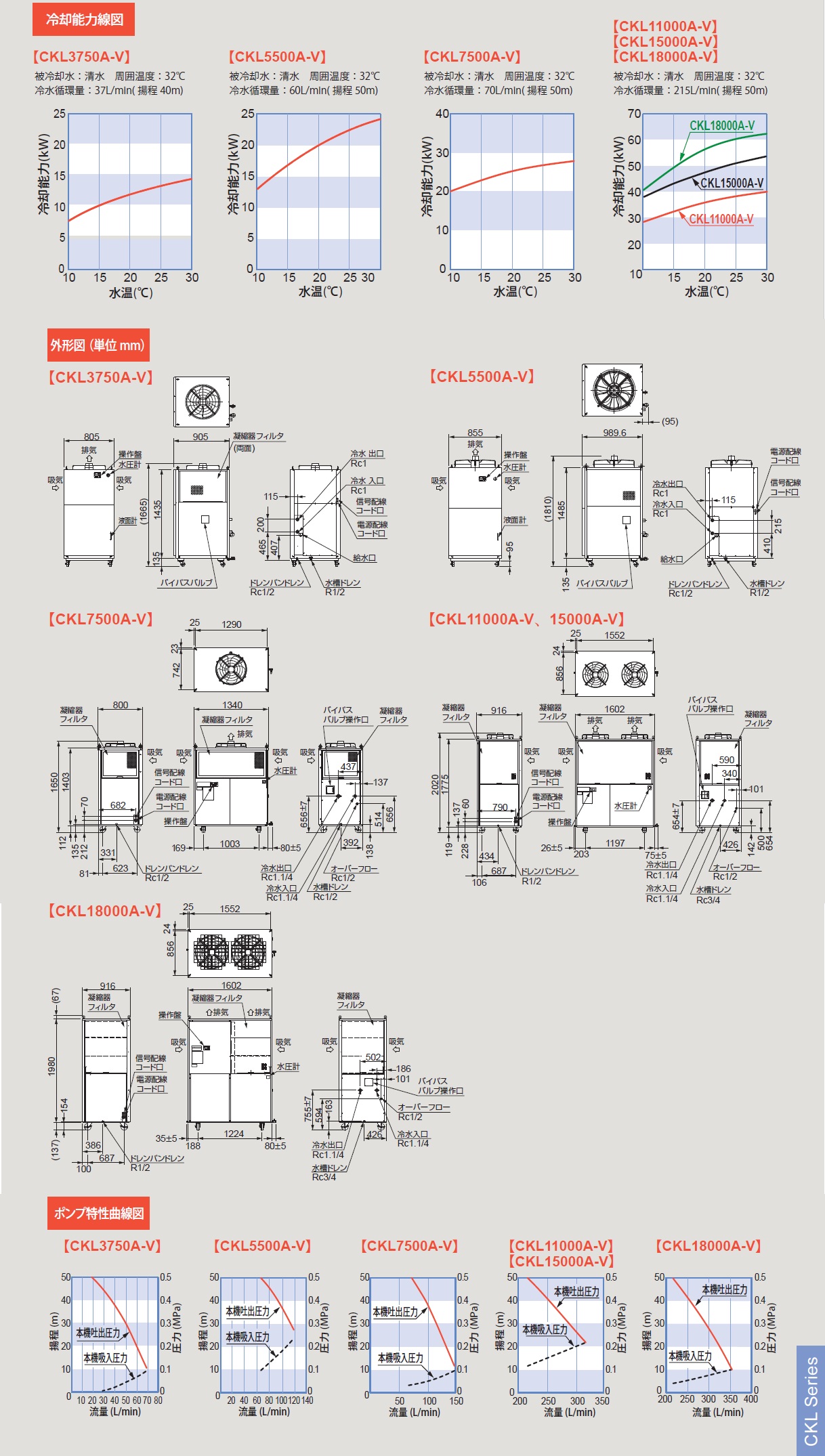

外形寸法（高さ×奥行×幅）			mm	1665 × 905 × 805	1810 × 990 × 855	1650 × 800 × 1340
製品質量（乾燥質量）			kg	235	285	330

型式				CKL11000A-V	CKL15000A-V	CKL18000A-V
性能	冷却能力 ※１		kW	37.2	48.0	57.0
	使用周囲温度範囲		℃	5～ 43
	使用温度範囲（液温）		℃	10～ 30
	冷水使用圧力範囲		MPa	0.22 ～ 0.5		0.1 ～ 0.5
	制御精度 ※4		℃	± 1.0 以下
	使用流量範囲		L/min	215 ～ 310		215 ～ 355
電気特性	電源 ※２		V	三相 380 ± 10％ 50Hz
	消費電力 ※１		kW	14.1	19.0	22.6
	電流 ※１		A	23.9	33.2	40.0
	電源容量 ※３		kVA	20.0	27.1	33.0
	しゃ断器容量		A	63		75
運転制御方式				ホットガス制御＋冷凍機 ON-OFF 制御
装置細目	冷凍用圧縮機	構造		全密閉型スクロール式
		出力	kW	10.2	13.5	9.16 × 2
	凝縮器			フィンアンドチューブ型強制空冷式
	冷却器	構造		プレート式熱交換器
		材質		SUS 316（ブレージング：Cu）
	圧送ポンプ	構造		浸漬式多段渦巻型
		出力	kW	2.66
	水槽実容量		L	約 220
	冷媒			R-410A
外形寸法（高さ×奥行×幅）			mm	2020 × 916 × 1602		2117 × 916 × 1602
製品質量（乾燥質量）			kg	475	480	560

※ 1：冷水温度 20℃、周囲温度 32℃、ポンプ流量最大での運転時。冷却能力は、表示能力の 95％以上です。 ※ 2：電源電圧の相関バランスは± 3％とする。 ※ 3：仕様範囲内における最大運転電流時。※ 4：定格条件時の負荷 80% 安定時。負荷が少ない場合、冷凍用圧縮機は ON-OFF 制御運転を行います。
