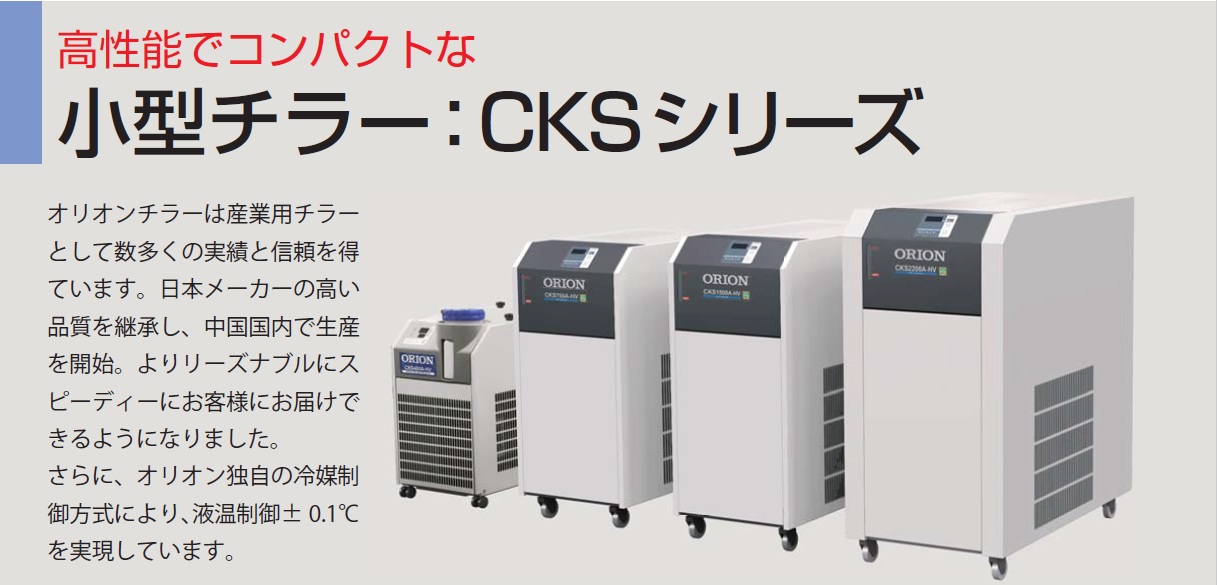

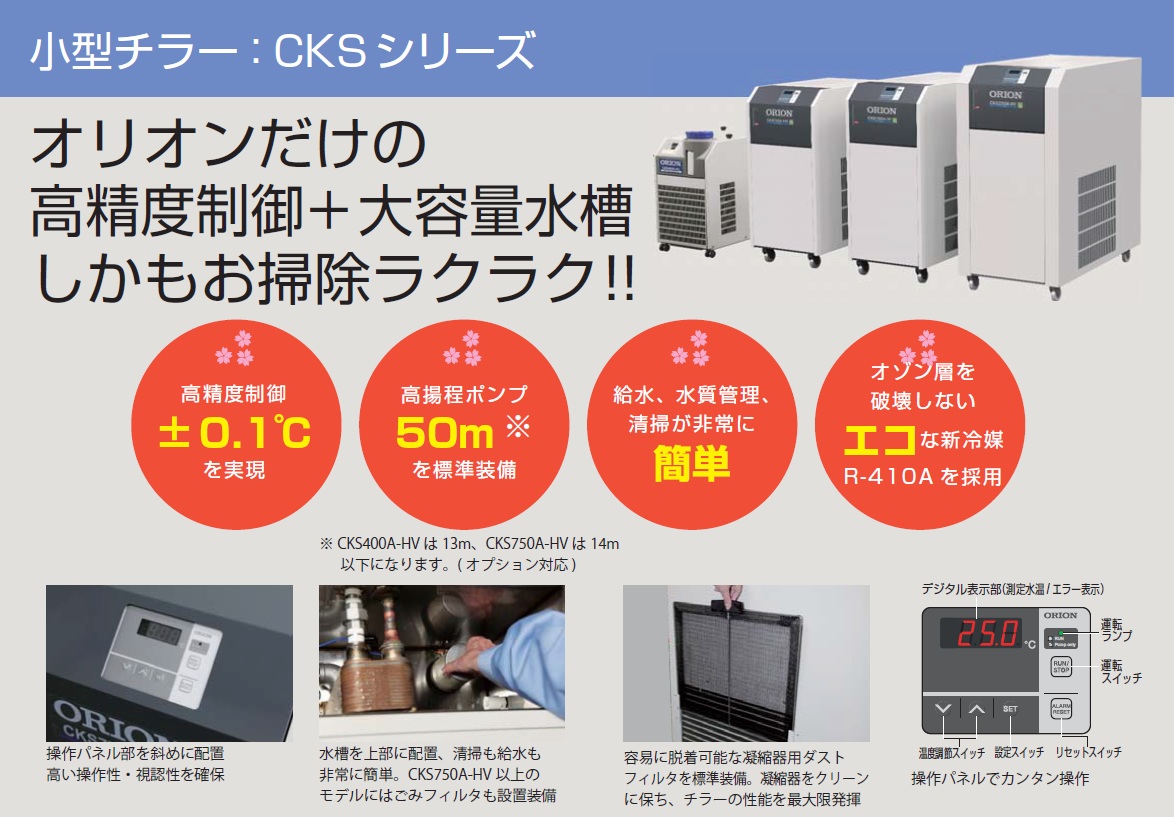

製品特長

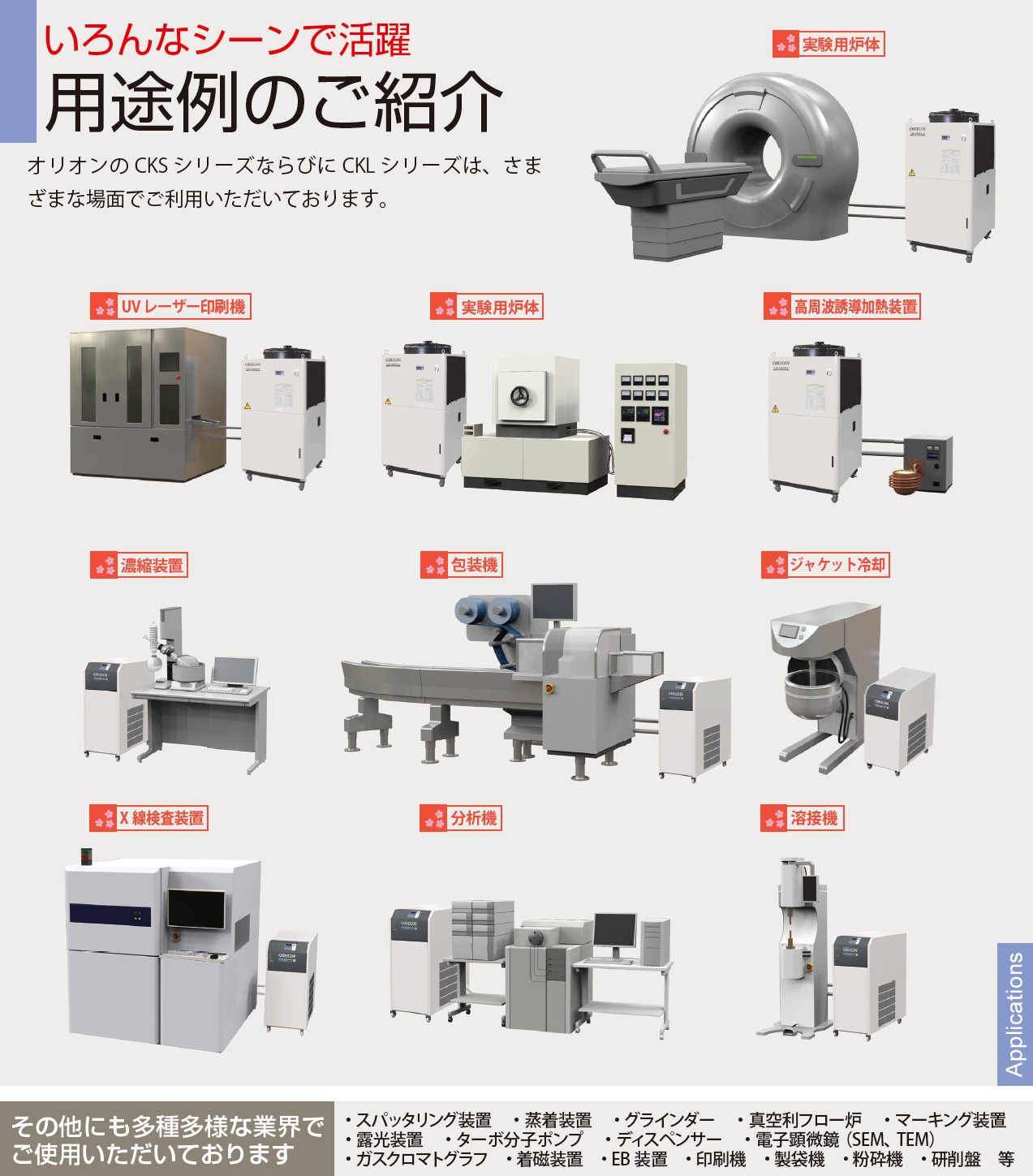

用途事例
ｶﾀﾛｸﾞﾀﾞｳﾝﾛｰﾄﾞ
取説ﾀﾞｳﾝﾛｰﾄﾞ

型式				CKS400A-HV	CKS750A-HV	CKS1500A-HV	CKS2200A-HV
	冷却能力 ※１		kW	1.3	2.2	5.3	8.7
	使用周囲温度範囲		℃	5～ 45	5～ 40
性能	使用温度範囲（液温）		℃	5～ 40	5～ 30
	冷水使用圧力範囲		MPa	0.08 ～ 0.13	0.08 ～ 0.14	0.15 ～ 0.5
	制御精度 ※4		℃	± 0.1
	使用流量範囲		L/min	10～ 25		10～ 53
	電源 ※２		V	単相 220 ± 10％ 50Hz			三相 380 ± 10％ 50Hz
電気特性	消費電力 ※１		kW	0.9	1.0	2.7	4.4
	電流 ※１		A	3.8	6.0	12.6	7.8
	電源容量 ※３		kVA	1.5	1.8	3.0	5.6
	しゃ断器容量		A	15 ※過負荷保護ブレーカ	15	30	20
運転制御方式				電子膨張弁容量制御 + 冷凍機 ON-OFF 制御
	冷凍用圧縮機	構造		全密閉型ロータリー式			全密閉型スクロール式
	冷凍用圧縮機	出力	kW	0.6	0.75	1.61	3.0
	凝縮器			コルゲーテッドフィン＆チューブ式パラレルフロー型	フィンアンドチューブ型強制空冷式
	冷却器	構造		プレート式熱交換器
装置細目	冷却器	材質		SUS 316（ブレージング：Cu）
	圧送ポンプ	構造		マグネットドライブ式		多段渦巻型
	圧送ポンプ	出力	W	85		600	580
	水槽実容量		L	約 17	約 24	約 34	約 44
	冷媒			R-410A
外形寸法（高さ×奥行×幅）			mm	641 × 500 × 375	888 × 681 × 400	1002 × 851 × 432	1137 × 951 × 530
製品質量（乾燥質量）			kg	46	76	105	155

※ 1：CKS400A-HV: 冷水温度 20℃、周囲温度 25℃、ポンプ流量最大での運転時。冷却能力は表示能力の 95% 以上です。他モデル：冷水温度 20℃、周囲温度 30℃、ポンプ流量最大での運転時。冷却能力は表示能力の 95% 以上です。 ※ 2：電源電圧の相間バランスは± 3％とする。 ※ 3：仕様範囲内における最大運転電流時。※ 4：CKS400A-HV: 現在の負荷± 10% 以内の状態継続時。負荷が少ない場合、冷凍機は ON-OFF 制御運転を行います。他モデル：定格条件時の負荷 80% 安定時。負荷が少ない場合、冷凍用圧縮機は ON-OFF 制御運転を行います。
