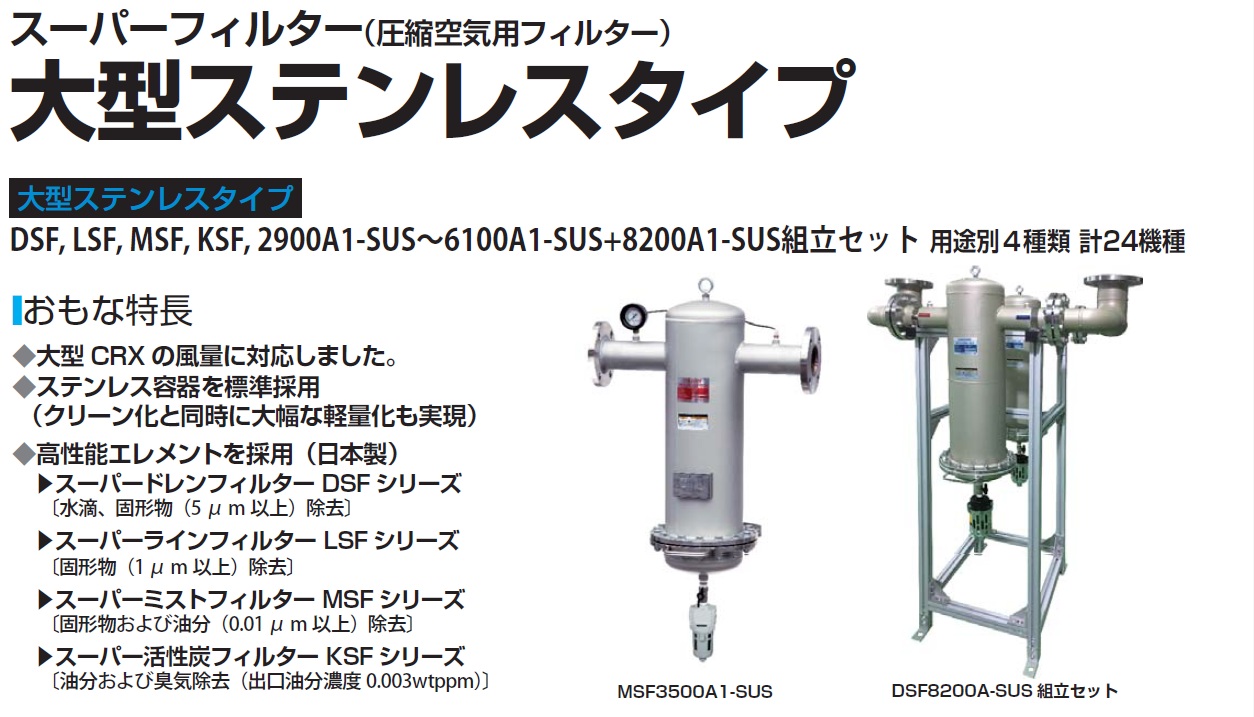

大型ｽﾃﾝﾚｽﾀｲﾌﾟｽｰﾊﾟｰﾌｨﾙﾀ--空圧機器-東莞オリオン機械有限公司

型　式	LSF/MSF		2900A1-SUS	3500A1-SUS	4100A1-SUS
	DSF/KSF		2900A-SUS	3500A-SUS	4100A-SUS
処理空気量（0.69MPa 时）※1		㎥ /min	29	35	41
ハウジング材質			ステンレス鋼
使用範囲	使用圧力範囲	MPa	0.05 〜 0.98（仅 DSF0.2 ～ 0.98）
	入気温度範囲	℃	5〜 60
	周囲温度範囲	℃	2〜 60
性　能 ※2	捕集性能		DSF:5μm（水滴分離効率 99％）、LSF:1μm（捕集効率 99.999％）、MSF:0.01μm（捕集効率 99.999％）、KSF:活性炭繊維による吸着
	出口油分濃度	wt ppm	MSF:0.01、KSF:0.003
	圧力損失	MPa	DSF: 初期 0.006、LSF: 初期 0.006、MSF: 初期 0.01・通常 0.02、KSF: 0.01
エレメント交換時期（期間・圧力損失）※3			1年、またはDSF:0.02MPa、LSF・MSF：0.035MPaの早く到達した方を適用
主要寸法	空気接続口径（フランジ）		2 1/2B（65A）	3B（80A）
	寸法（面間×奥行×高さ）		DSF ：377×590×1012 LSF・MSF ：377×590×996 KSF ：377×590×828	DSF ：377×590×1169 LSF・MSF ：377×590×1153 KSF ：377×590×985
	質量	kg	DSF・MSF ：27/LSF ：26/KSF ：25	DSF・MSF ：32/LSF ：31/KSF ：30
エレメント	型式：EDS/ELS/EMS/EKS		1300	2000
	使用本数	本	2
付属品	オートドレントラップ ※4		FD-10-A（DSF）　FD2（LSF・MSF）　KSFは無し
	差圧計		DGX-50A（MSFのみ付属、他はオプション）

型式	LSF/MSF		5300A1-SUS	6100A1-SUS	8200A-SUS 組立セット
	DSF/KSF		5300A-SUS	6100A-SUS
処理空気量（0.69MPa 時）㎥ /min			53	61	82
ハウジング材質 ※1			ステンレス鋼
使用範囲	使用圧力範囲	MPa	0.05 ～ 0.98（DSF のみ 0.2 ～ 0.98）
	入気温度範囲	℃	5～ 60
	周囲温度範囲	℃	2～ 60
性能	捕集性能		DSF:5μm（水滴分離効率99％）、LSF:1μm（捕集効率99.999％）、MSF:0.01μm（捕集効率99.999％）、KSF:活性炭繊維による吸着
	出口油分濃度	wt ppm	MSF:0.01、KSF:0.003
	圧力損失	MPa	DSF: 初期 0.006、LSF: 初期 0.006、MSF: 初期 0.01・通常 0.02、KSF: 0.01
エレメント交換時期（期間・圧力損失）※3			1 年、または DSF:0.02MPa、LSF・MSF：0.035MPa の早く到達した方を適用
	空気接続口径（フランジ）		4B（100A）
主要寸法	寸法（面間×奥行×高さ）		DSF：640 × 442 × 1245 LSF・MSF：640 × 442 × 1229 KSF：640 × 442 × 1061		1130 × 945 × 1620
	質量 kg		DSF・MSF：48/LSF：47/KSF：46		DSF・MSF：122 / LSF：120 / KSF：118
エレメント	型式：EDS/ELS/EMS/EKS		2000
	使用本数本		3		4
付属品	オートドレントラップ ※4		FD-10-A（DSF） FD2（LSF・MSF） KSF は無し		FD-10-A × 2(DSF) FD2 × 2(LSF・MSF) KSF は無し
	差圧計		DGX-50A（MSF のみ付属、他はオプション）		DGX-50A × 2(MSF のみ付属、他はオプション )
	その他		̶		脚・フィルター固定バンド等（現地組立必要）
